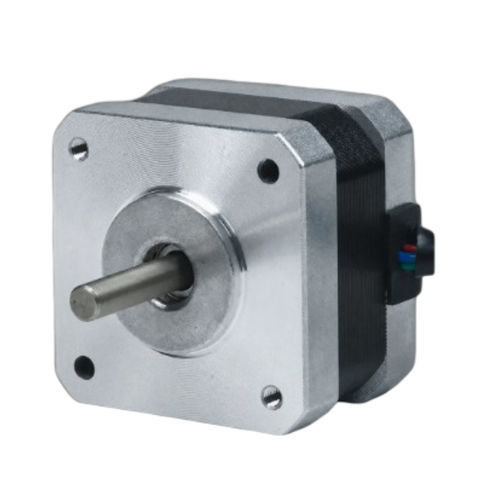

Motor de passo híbrido 42BHH25-040A-24

de passo de 2 fasesNEMA 17

Visão geral do produto
O 42BHH25-040A-24 é um motor de passo híbrido de 2 fases, 42 mm (NEMA 17), que fornece 0,167 N·m (1,7 kg·cm) de torque de retenção em um corpo de 25 mm. Corrente nominal de 0,4 A/fase, 4 condutores e eixo de 5 mm; projetado para controle de movimento de precisão em automação industrial, robótica, CNC e instrumentos de laboratório. Driver recomendado: CW215.

Destaques

• Ângulo de passo: 1,8° (±5%)
• Torque de retenção: 0,167 N·m (1,7 kg·cm)
• Corrente nominal: 0,4 A/fase
• Frame: 42 mm (NEMA 17) — Comprimento do corpo: 25 mm
• Eixo: Ø 5 mm — 4 condutores
• Peso: 0,22 kg
• Driver recomendado: CW215

Folha de dados
Referência da folha de dados: 42BHH25-040A-24. Desenho mecânico, diagrama de fiação e curva torque-velocidade disponíveis para download.

Mecânica e desempenho
O motor é compatível com suportes padrão NEMA 17. Consulte a curva torque-velocidade para seleção de carga e velocidade. Observe os limites térmicos e siga as configurações do driver CW215 (microstepping, ajuste de corrente) para obter o desempenho desejado.

Especificações técnicas

• Ângulo de passo: 1,8° ±5%
• Torque de retenção: 0,167 N·m (1,7 kg·cm)
• Corrente nominal: 0,4 A/fase
• Fases: 2
• Condutores: 4
• Diâmetro do eixo: 5 mm
• Tamanho do frame: 42 mm (NEMA 17)
• Comprimento do corpo: 25 mm
• Peso: 0,22 kg
• Driver recomendado: CW215
