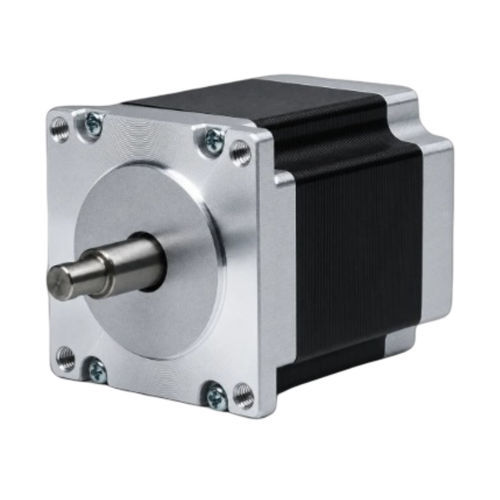

Motor de passo de 2 fases 57BHM65-150A-21A

de passo híbrido24 VNEMA 23

Descrição do produto
O 57BHM65-150A-21A é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que entrega 0,883 N·m (9 kg·cm) de torque de retenção num corpo de 65 mm. Com corrente nominal de 1,5 A por fase, fornece posicionamento preciso em malha aberta para aplicações de automação e controlo de movimento. Driver recomendado: CW542.

Destaques

• 2 fases, passo de 0,9° — torque de retenção 0,883 N·m (9 kg·cm)
• Corrente nominal 1,5 A/fase — estrutura 57 mm (NEMA 23)
• Corpo compacto de 65 mm de comprimento com eixo de 8 mm

Resumo
Fases: 2
Ângulo de passo: 0,9°
Torque de retenção: 0,883 N·m
Corrente/fase: 1,5 A
Diâmetro do eixo: 8 mm
Número de condutores: 4

Especificações elétricas
Ângulo de passo: 0,9° ±5%
Torque de retenção: 0,883 N·m (9 kg·cm)
Corrente nominal: 1,5 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 8 mm
Tamanho da estrutura: 57 mm (NEMA 23)
Comprimento do corpo: 65 mm
Peso: 0,72 kg
Driver recomendado: CW542

Mecânica e desempenho
Comprimento do corpo: 65 mm (desenho mecânico da série 57BH disponível)
Diâmetro do eixo: 8 mm
Peso: 0,72 kg
Curva torque-velocidade: curva torque-velocidade disponível para a série 57BH

Características técnicas

• Família de modelos: 57BH / 57BHM65
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 65 mm
• Ângulo de passo: 0,9° (±5%)
• Número de fases: 2
• Corrente nominal: 1,5 A por fase
• Torque de retenção: 0,883 N·m (9 kg·cm)
• Diâmetro do eixo: 8 mm
• Número de condutores: 4
• Peso: 0,72 kg
• Driver recomendado: CW542
