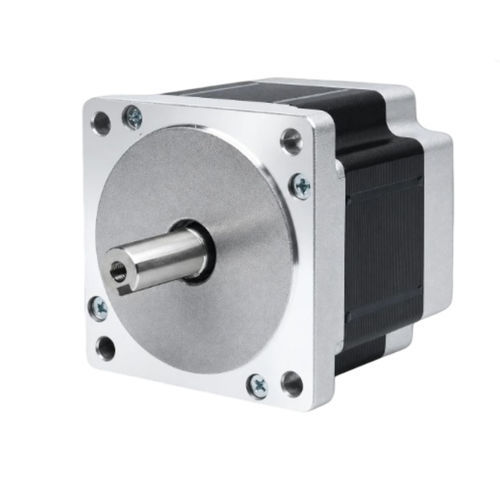

Motor de passo híbrido 86BHH80-420E-32J

de passo de 4 fasesNEMA 34

Visão geral
O 86BHH80 é um motor de passo híbrido NEMA 34 (86 mm) de 4 fases com corpo de 80 mm, fornecendo torque de retenção de 4,41 N·m (45 kg·cm) a 4,5 A. A configuração de 4 fases e 8 condutores permite cabeamento flexível e entrega de torque mais suave, adequada para routers CNC pesados, mesas plasma e máquinas de gravação.

Destaques

• Torque de retenção: 4,41 N·m (45 kg·cm)
• 4 fases, 8 condutores para cabeamento flexível
• Quadro 86 mm (NEMA 34), comprimento do corpo 80 mm
• Diâmetro do eixo: 12,7 mm
• Driver recomendado: CWD860H

Especificações elétricas (tabela)
Ângulo por passo — 1,8° ± 5%
Corrente nominal — 4,5 A/fase
Número de fases — 4
Número de condutores — 8
Tamanho do quadro — 86 mm (NEMA 34)
Comprimento do corpo — 80 mm
Peso — 2,4 kg

Mecânica / Desempenho
Desenhos mecânicos da série 86BH e curvas torque-velocidade estão disponíveis na página do produto para apoiar a integração e o dimensionamento.

Especificações técnicas

• Modelo: 86BHH80
• Diâmetro do eixo: 12,7 mm
• Ângulo por passo: 1,8° ± 5%
• Torque de retenção: 4,41 N·m (45 kg·cm)
• Corrente nominal: 4,5 A/fase
• Número de fases: 4
• Número de condutores: 8
• Peso: 2,4 kg
• Driver recomendado: CWD860H
• Referência da folha de dados: 86BHH80-420E-32J
