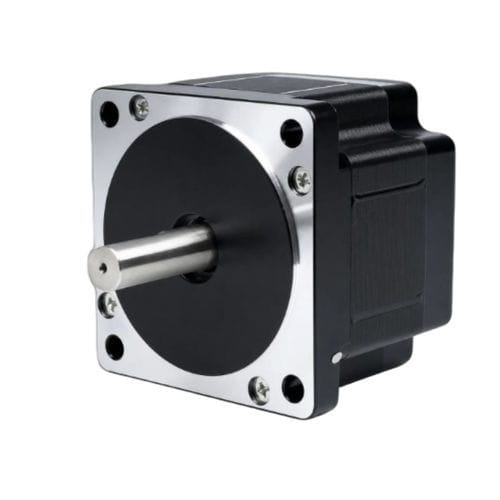

Motor de passo de 2 fases 86BHH60-300A-37D

de passo híbridoNEMA 34

Visão geral do produto
O 86BHH60 é um motor de passo híbrido NEMA 34 compacto com corpo de 60mm, fornecendo 2,94 N·m (30 kg·cm) de torque de retenção a 3,0 A. Seu corpo curto e eixo de 14mm são adequados para máquinas CNC com espaço limitado, sistemas a laser e equipamentos pick-and-place.

Destaques

• Torque de retenção: 2,94 N·m (30 kg·cm)
• Corpo compacto de 60mm
• Enquadramento 86mm (NEMA 34)
• Diâmetro do eixo: 14mm
• Driver recomendado: CWD860H

Especificações elétricas (tabela)
Ângulo de passo: 1,8° ±5%
Torque de retenção: 2,94 N·m (30 kg·cm)
Corrente nominal: 3,0 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 14mm
Tamanho do quadro: 86mm (NEMA 34)
Comprimento do corpo: 60mm
Peso: 1,7 kg
Driver recomendado: CWD860H

Desenho mecânico
Desenho mecânico – Série 86BH (86mm (NEMA 34)) (ilustração disponível na página do produto)

Curva torque-velocidade
Curva torque-velocidade (gráfico de referência para a série; consulte especificações e gráficos para pontos de operação)

Ficha técnica do produto
Referência da ficha técnica: 86BHH60-300A-37D

Características técnicas / especificações

• Modelo: 86BHH60
• Tamanho do quadro: 86mm (NEMA 34)
• Comprimento do corpo: 60mm
• Ângulo de passo: 1,8° (±5%)
• Torque de retenção: 2,94 N·m (30 kg·cm)
• Corrente nominal: 3,0 A/fase
• Número de fases: 2
• Número de condutores: 4
• Diâmetro do eixo: 14mm
• Peso: 1,7 kg
• Driver recomendado: CWD860H
