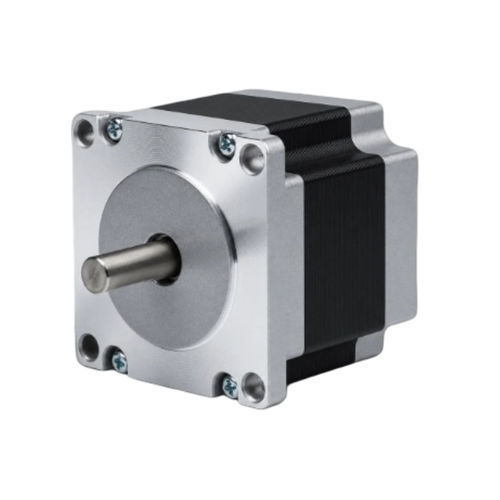

Motor de passo de 2 fases 57BH51-100A-21-14

de passo híbridoNEMA 23compacto

Visão geral
O 57BH51-100A-21-14 é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece 0,677 N·m (6,9 kg·cm) de torque de retenção com comprimento de corpo de 51 mm. Corrente nominal: 1 A por fase. Driver recomendado: CW542.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 6,9 kg·cm (0,677 N·m)
• Corrente nominal: 1 A/fase — estrutura 57 mm (NEMA 23)
• Corpo compacto de 51 mm, diâmetro do eixo 6,35 mm, fiação com 4 condutores

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,677 N·m (6,9 kg·cm)
Corrente nominal: 1 A/Fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 6,35 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 51 mm
Peso: 0,62 kg
Driver recomendado: CW542

Desenho mecânico
Desenho mecânico da série 57BH (57 mm / NEMA 23) disponível, mostrando dimensões de montagem e padrão de furos.

Curva torque‑velocidade
Curva de desempenho torque‑velocidade disponível para a série 57BH, ilustrando o comportamento do torque em função da velocidade com corrente nominal.

Especificações técnicas

• Modelo: 57BH51 (exemplo de código completo: 57BH51-100A-21-14)
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,677 N·m (6,9 kg·cm)
• Corrente nominal: 1 A/Fase
• Número de condutores: 4
• Diâmetro do eixo: 6,35 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 51 mm
• Peso: 0,62 kg
• Driver recomendado: CW542
