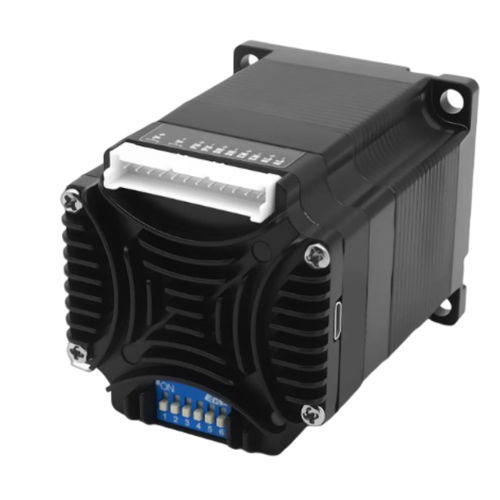

Motor de passo 57BH75PS12IC

24 V60 Vcom encoder e driver integrados

Visão geral do produto
O 57BH75PS12IC é um servo stepper integrado de 57 mm controlado por pulsos, com torque de saída máximo de 1,2 N·m. A unidade integra motor, driver e encoder numa pegada compacta NEMA 23 para simplificar a instalação em eixos de transferência, embalamento e automação geral usando controlo TTL de pulso/direção.

Destaques

• Controlo TTL por pulso / direção
• Tensão de entrada 24–60 VDC; torque de saída máx. 1,2 N·m
• Feedback do encoder 4096 linhas (16 384 contagens)
• 16 definições DIP de microstep mais ajuste por software
• Intervalo de velocidade 0,01–3000 rpm

Resumo
Tamanho do quadro: 57 mm
Comprimento do corpo: 75 mm
Torque máximo de saída: 1,2 N·m
Tensão de entrada: 24–60 VDC
Comunicação: Controlo TTL pulso / direção
Feedback do encoder: 4096 linhas (16 384 contagens)

Visão geral integrada

• Modelo: 57BH75PS12IC
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo integrado: 75 mm
• Tamanho L: 55 mm
• Diâmetro do eixo: 8 mm
• Intervalo de tensão de entrada: 24–60 VDC
• Torque máximo de saída: 1,2 N·m
• Comunicação: Controlo TTL pulso / direção

Elétrico, feedback e configuração

• Definição de corrente: 0,2–3,2 A ajustável por software; motor combinado de fábrica: 4,0 A
• Feedback do encoder: 4096 linhas (16 384 contagens)
• Resistência de fase: 0,44 Ω ±20%
• Indutância de fase: 1,4 mH ±20%
• Inércia do rotor: aprox. 280 g·cm²
• Peso: aprox. 0,82 kg
• Intervalo de velocidade: 0,01 rpm a 3000 rpm
• Definição de microstep: 16 DIP; número inteiro positivo ajustável por software ≥ 200
• Frequência do filtro: predefinição de fábrica 400 kHz; ajustável por software
• Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto do enrolamento e desvio de posição
• Armazenamento não volátil: parâmetros guardados na FLASH MCU interna
• Temperatura de funcionamento: 0°C a +40°C
• Humidade de funcionamento: 20% HR a 90% HR
• Configurações seriais TTL: 115200 bps; 8 bits de dados; 1 bit de parada; sem paridade

Desenho mecânico
O desenho mecânico e os esquemas dimensionais são fornecidos como referência. Diâmetro do eixo 8 mm; tamanho L 55 mm; comprimento integrado do corpo 75 mm.

Especificações técnicas

• Modelo: 57BH75PS12IC
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento integrado do corpo: 75 mm
• Tamanho L: 55 mm
• Diâmetro do eixo: 8 mm
• Intervalo de tensão de entrada: 24–60 VDC
• Torque máximo de saída: 1,2 N·m
• Comunicação: Controlo TTL pulso / direção
• Feedback do encoder: 4096 linhas (16 384 contagens)
• Definição de corrente: 0,2–3,2 A ajustável por software; motor combinado de fábrica: 4,0 A
• Resistência de fase: 0,44 Ω ±20%
• Indutância de fase: 1,4 mH ±20%
• Inércia do rotor: aprox. 280 g·cm²
• Peso: aprox. 0,82 kg
• Intervalo de velocidade: 0,01 rpm a 3000 rpm
• Definição de microstep: 16 DIP; número inteiro positivo ajustável por software ≥ 200
• Frequência do filtro: predefinição de fábrica 400 kHz; ajustável por software
• Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto do enrolamento e desvio de posição
• Armazenamento não volátil: parâmetros guardados na FLASH MCU interna
• Temperatura de funcionamento: 0°C a +40°C
• Humidade de funcionamento: 20% HR a 90% HR
• Configurações seriais TTL: 115200 bps; 8 bits de dados; 1 bit de parada; sem paridade
