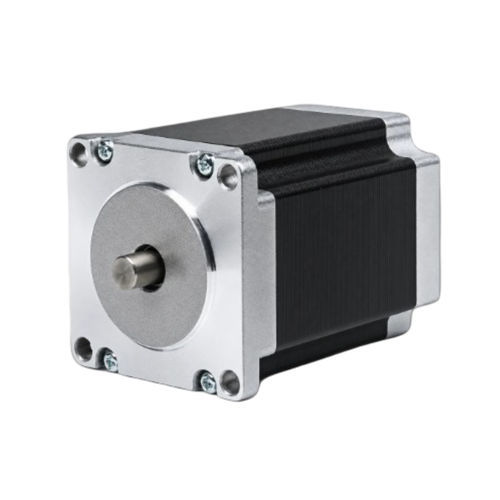

Motor de passo híbrido 57BHM76-060A-21BB

de passo de 2 fasesNEMA 23de precisão

Visão geral do produto
O 57BHM76-060A-21BB é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece 1.128 N·m (11,5 kg·cm) de torque de retenção em um corpo de 76 mm. Com corrente nominal de 0,6 A/fase e ângulo de passo de 0,9°, é indicado para controle de movimento de precisão em automação industrial, CNC e robótica. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 0,9° — torque de retenção 11,5 kg·cm (1.128 N·m)
• Corrente nominal 0,6 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 76 mm, eixo 6,35 mm, configuração de 4 condutores

Especificações rápidas

• Fases: 2
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 1.128 N·m
• Corrente nominal: 0,6 A/Fase
• Diâmetro do eixo: 6,35 mm
• N.º de condutores: 4
• Comprimento do corpo: 76 mm
• Tamanho do quadro: 57 mm (NEMA 23)

Especificações elétricas (tabela)
Ângulo de passo — 0,9° ± 5%
Torque de retenção — 1.128 N·m (11,5 kg·cm)
Corrente nominal — 0,6 A/fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 76 mm
Peso — 1,1 kg
Driver recomendado — CW215

Ilustrações técnicas
Desenho mecânico e curva torque-velocidade da série 57BH estão disponíveis nos detalhes do produto para suportar integração e verificação de desempenho.

Características / Especificações técnicas

• Modelo: 57BHM76 (exemplo de variante: 57BHM76-060A-21BB)
• Fabricante / Marca: NEOTON MOTOR
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 76 mm
• Número de fases: 2
• Ângulo de passo: 0,9° ± 5%
• Corrente nominal: 0,6 A/fase
• Torque de retenção: 1.128 N·m (11,5 kg·cm)
• N.º de condutores: 4
• Diâmetro do eixo: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW215
