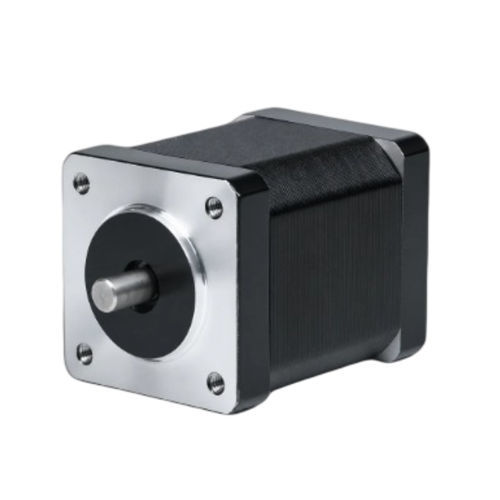

Motor de passo híbrido 35BHH40-150-16B

de passo de 2 fasesNEMA 14para aplicações industriais

Visão geral
O 35BHH40-150-16B é um motor de passo híbrido de 35 mm (NEMA 14) de 2 fases que fornece 0.255 N·m (2.6 kg·cm) de torque de retenção em um corpo de 40 mm. Corrente nominal 1.5 A/fase. Indicado para controlo de movimento de precisão em automação industrial, robótica e aplicações CNC compactas. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1.8° — torque de retenção 0.255 N·m (2.6 kg·cm)
• Corrente nominal 1.5 A/fase — estrutura 35 mm (NEMA 14)
• Comprimento do corpo 40 mm, eixo Ø 5 mm, cabeamento 4 condutores

Especificações resumidas
Fases — 2
Ângulo de passo — 1.8° (± 5%)
Torque de retenção — 0.255 N·m (2.6 kg·cm)
Corrente nominal — 1.5 A/fase
Diâmetro do eixo — 5 mm
N.º de condutores — 4
Comprimento do corpo — 40 mm
Tamanho da estrutura — 35 mm (NEMA 14)
Peso — 0.4 kg
Driver recomendado — CW215

Ficha técnica
Código da ficha técnica mostrado na página: 35BHH40-150-16B (PDF disponível para download na página do produto).

Ilustrações
Inclui desenho mecânico da série 35BH e curva torque‑velocidade da série 35BH.

Especificações técnicas

• Modelo: 35BHH40-150-16B (referência de página)
• Tamanho da estrutura: 35 mm (NEMA 14)
• Comprimento do corpo: 40 mm
• Ângulo de passo: 1.8° ± 5%
• N.º de fases: 2
• Torque de retenção: 0.255 N·m (2.6 kg·cm)
• Corrente nominal: 1.5 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0.4 kg
• Driver recomendado: CW215
