Motor de passo de 2 fases 86BH62-125B-N30
de passo híbridocompactoNEMA 34

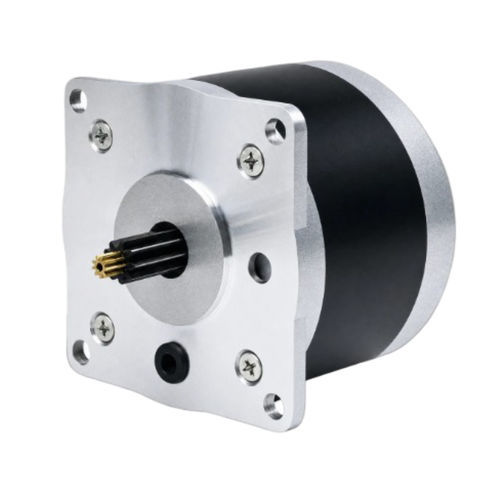

Motor de passo de 2 fases - 86BH62-125B-N30 - NEOTON MOTOR - de passo híbrido / compacto / NEMA 34
Motor de passo de 2 fases - 86BH62-125B-N30 - NEOTON MOTOR - de passo híbrido / compacto / NEMA 34
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo híbrido, de passo de 2 fases
Construção
compacto, NEMA 34
Outras características
de baixo consumo de energia
Intensidade de corrente

1,25 A

Torque

1,28 Nm
(0,94408 ft.lb)

Diâmetro

9,5 mm
(0,37 in)

Descrição

Visão geral do produto
O 86BH62 é um motor de passo híbrido NEMA 34 com corpo compacto de 62 mm, fornecendo 1,28 N·m (13 kg·cm) de torque de retenção a 1,25 A. A configuração de 6 condutores permite cabeamento em série ou paralelo, e o baixo consumo o torna adequado para sistemas de automação alimentados por bateria ou com foco em eficiência energética.

Destaques
  • Torque de retenção: 1,28 N·m (13 kg·cm)
  • Baixo consumo: 1,25 A/fase
  • Frame 86 mm (NEMA 34), corpo compacto 62 mm
  • 6 condutores para flexibilidade de cabeamento série/paralelo
  • Driver recomendado: CWD860H


Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 1,28 N·m (13 kg·cm)
Corrente nominal: 1,25 A/fase
Número de fases: 2
Número de condutores: 6
Diâmetro do eixo: 9,5 mm
Tamanho do frame: 86 mm (NEMA 34)
Comprimento do corpo: 62 mm
Peso: 1,1 kg
Driver recomendado: CWD860H

Especificações técnicas
  • Modelo: 86BH62
  • Tamanho do frame: 86 mm (NEMA 34)
  • Comprimento do corpo: 62 mm
  • Ângulo de passo: 1,8° ± 5%
  • Torque de retenção: 1,28 N·m (13 kg·cm)
  • Corrente nominal: 1,25 A/fase
  • Número de fases: 2
  • Número de condutores: 6 (configuração de 6 condutores para cabeamento série/paralelo)
  • Diâmetro do eixo: 9,5 mm
  • Peso: 1,1 kg
  • Driver recomendado: CWD860H
  • Referência da folha de dados: 86BH62-125B-N30
