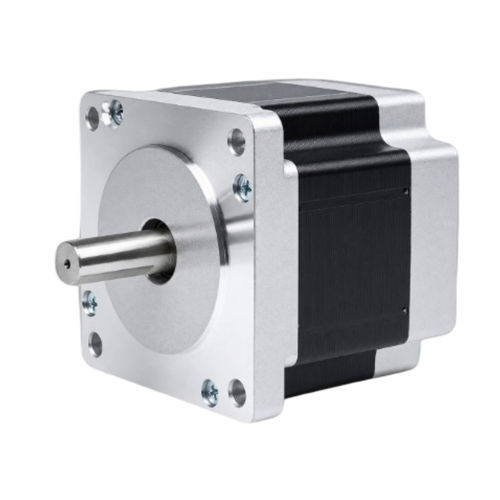

Motor de passo de 2 fases 86BHH76-400B-25A

de passo híbridoNEMA 34para robótica

Visão geral do produto
O 86BHH76 é um motor de passo híbrido NEMA 34 (frame 86 mm, corpo 76 mm) que fornece 2,06 N·m (21 kg·cm) de torque de retenção a 4,0 A. Com eixo de 14 mm e configuração 2 fases 4 fios, é adequado para máquinas CNC, cortadoras a laser e aplicações robóticas que exigem equilíbrio entre torque e velocidade.

Destaques

• Torque de retenção: 2,06 N·m (21 kg·cm)
• Frame 86 mm (NEMA 34), comprimento do corpo 76 mm
• Diâmetro do eixo: 14 mm
• Projeto elétrico: 2 fases, 4 fios
• Driver recomendado: CWD860H

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Corrente nominal: 4,0 A/fase
Número de fases: 2
Número de fios: 4
Torque de retenção: 2,06 N·m (21 kg·cm)
Tamanho do frame: 86 mm (NEMA 34)
Comprimento do corpo: 76 mm
Peso: 2,2 kg

Desenho mecânico
Desenho mecânico disponível para a série 86BH (86 mm / NEMA 34) mostrando dimensões de montagem e do eixo.

Aplicações

• Fresadoras e routers CNC
• Sistemas de corte a laser
• Robôs industriais e colaborativos
• Plataformas de posicionamento e alimentadores automáticos

Informações para encomenda

• Modelo: 86BHH76
• Driver recomendado: CWD860H
• Peso: 2,2 kg
