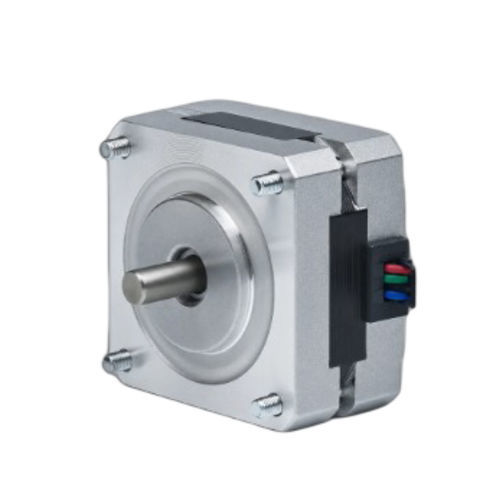

Motor de passo de 2 fases 39BH44-031A-24

de passo híbridoNEMA 15

Resumo do produto
O 39BH44-031A-24 é um motor de passo híbrido de 2 fases de 39 mm (NEMA 15) que fornece 0,275 N·m (2,8 kg·cm) de torque de retenção em um corpo de 44 mm. Corrente nominal 0,3 A/fase e eixo de 5 mm; indicado para sistemas de movimento compactos e de precisão. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8°
• Torque de retenção: 0,275 N·m (2,8 kg·cm)
• Corrente nominal: 0,3 A/fase; enquadramento 39 mm (NEMA 15)
• Corpo 44 mm; diâmetro do eixo 5 mm; 4 condutores

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,275 N·m (2,8 kg·cm)
Corrente nominal — 0,3 A/Fase
Número de fases — 2
Número de condutores — 4 (4 fios)
Diâmetro do eixo — 5 mm
Tamanho do quadro — 39 mm (NEMA 15)
Comprimento do corpo — 44 mm
Peso — 0,5 kg
Driver recomendado — CW215

Desenho mecânico
Desenho mecânico disponível para a série 39BH (39 mm / NEMA 15).

Curva torque-velocidade
Curva de desempenho torque-velocidade disponível para a série 39BH.

Especificações técnicas

• Número do modelo: 39BH44-031A-24
• Série: 39BH Series
• Tamanho do quadro: 39 mm (NEMA 15)
• Comprimento do corpo: 44 mm
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,275 N·m (2,8 kg·cm)
• Corrente nominal: 0,3 A/Fase
• Condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,5 kg
• Driver recomendado: CW215
