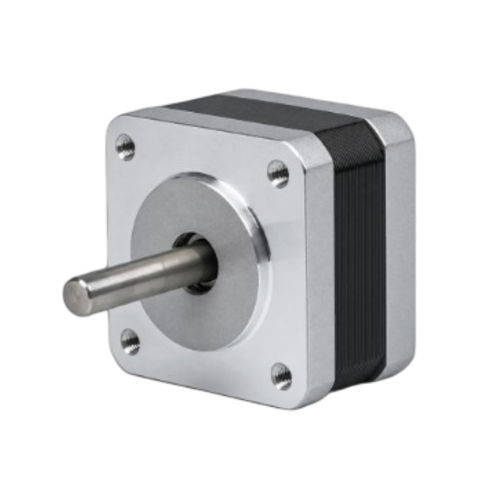

Motor de passo 35BH20-020-16

de passo híbridode passo de 2 fasescompacto

Visão geral do produto
O 35BH20 (série 35BH) é um motor de passo híbrido de 35 mm (NEMA 14) de 2 fases, com torque de retenção de 0,0245–0,025 N·m (0,25 kg·cm) e comprimento de corpo de 20 mm. Corrente nominal 0,2 A/fase. Diâmetro do eixo 5 mm. Driver recomendado: CW215.

Principais destaques

• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,0245–0,025 N·m (0,25 kg·cm)
• Corrente nominal: 0,2 A / fase
• Moldura: 35 mm (NEMA 14), comprimento do corpo: 20 mm
• Diâmetro do eixo: 5 mm
• Fases / condutores: 2 fases / 4 condutores

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,0245–0,025 N·m (0,25 kg·cm)
Corrente nominal — 0,2 A / fase
Número de fases — 2
Número de condutores — 4
Diâmetro do eixo — 5 mm
Tamanho da moldura — 35 mm (NEMA 14)
Comprimento do corpo — 20 mm
Peso — 0,12 kg
Driver recomendado — CW215

Diagramas e curvas
Desenho mecânico disponível para a série 35BH (35 mm / NEMA 14).
Curva torque‑velocidade disponível para a série 35BH.

Características / Especificações técnicas

• Modelo: 35BH20
• Série: 35BH Series
• Tamanho da moldura: 35 mm (NEMA 14)
• Comprimento do corpo: 20 mm
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,0245–0,025 N·m (0,25 kg·cm)
• Corrente nominal: 0,2 A / fase
• Número de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,12 kg
• Driver recomendado: CW215
