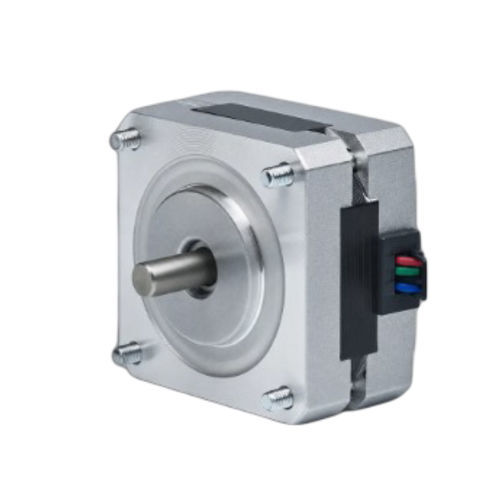

Motor de passo de 2 fases 39BH20W-040B-24

de passo híbridocompactopequeno

Visão geral do produto
O 39BH20W-040B-24 é um motor de passo híbrido de 2 fases de 39 mm (NEMA 15) que fornece 0,064 N·m (0,65 kg·cm) de torque de retenção em um corpo compacto de 20 mm. Corrente nominal 0,4 A/fase; indicado para controlo de movimento de precisão em conjuntos industriais com espaço reduzido. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,65 kg·cm (0,0638 N·m)
• Corrente nominal 0,4 A/fase — armação 39 mm (NEMA 15)
• Corpo compacto de 20 mm com eixo Ø5 mm para instalações com espaço limitado

Especificações rápidas

• Fase: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,0638 N·m
• Corrente/fase: 0,4 A
• Diâmetro do eixo: 5 mm
• N.º de condutores: 4

Especificações elétricas (tabela)
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,064 N·m (0,65 kg·cm)
Corrente nominal: 0,4 A/fase
N.º de fases: 2
N.º de condutores: 4
Diâmetro do eixo: 5 mm
Formato: 39 mm (NEMA 15)
Comprimento do corpo: 20 mm
Peso: 0,23 kg
Driver recomendado: CW215

Mecânica e desempenho
O desenho mecânico e a curva de torque‑velocidade da série 39BH (39 mm / NEMA 15) são fornecidos para apoiar a montagem, integração e avaliação de desempenho.

Especificações técnicas

• Modelo / Série: 39BH20 (exemplo: 39BH20W-040B-24)
• Formato: 39 mm (NEMA 15)
• Comprimento do corpo: 20 mm
• Fase: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,0638 N·m (0,064 N·m, 0,65 kg·cm)
• Corrente nominal: 0,4 A por fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,23 kg
• Driver recomendado: CW215
