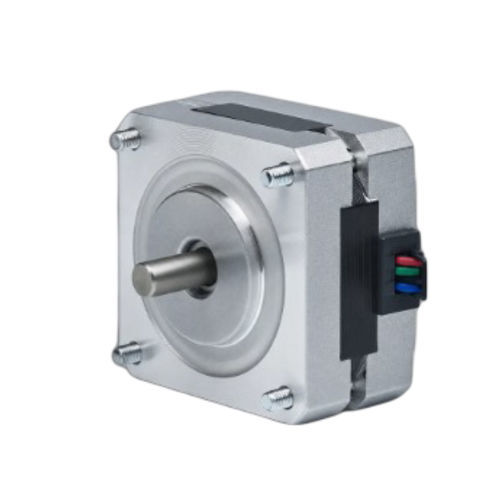

Motor de passo de 4 fases 39BH25-048A-24

de passo híbridoNEMA 15

Visão geral do produto
O 39BH25-048A-24 é um motor de passo híbrido de 4 fases de 39 mm (NEMA 15) projetado para controlo de movimento de precisão em espaços compactos. Entrega 0,098 N·m (1 kg·cm) de torque de retenção a partir de um corpo de 25 mm e tem corrente nominal de 0,48 A por fase. Driver recomendado: CW215.

Destaques

• Configuração de 4 fases com ângulo de passo de 1,8°
• Torque de retenção: 0,098 N·m (1 kg·cm)
• Enquadramento: 39 mm (NEMA 15) — Comprimento do corpo: 25 mm — Diâmetro do eixo: 5 mm
• Corrente nominal: 0,48 A/fase — 4 condutores

Especificações elétricas (resumo)
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,098 N·m (1 kg·cm)
Corrente nominal: 0,48 A/Fase
Número de fases: 4
Número de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho do quadro: 39 mm (NEMA 15)
Comprimento do corpo: 25 mm
Peso: 0,3 kg
Driver recomendado: CW215

Desenhos e desempenho
Desenho mecânico disponível para a série 39BH (39 mm / NEMA 15).
Curva torque-velocidade disponível para a série 39BH (gráfico de desempenho que mostra torque versus velocidade).

Ficha técnica do produto
Identificador: 39BH25-048A-24

Especificações técnicas

• Série / Modelo: 39BH25
• Tamanho do quadro: 39 mm (NEMA 15)
• Comprimento do corpo: 25 mm
• Número de fases: 4
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,0981 N·m (1 kg·cm)
• Corrente nominal: 0,48 A/Fase
• Número de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
