Motor de passo de 2 fases 86BHH118-400A-32B
de passo híbrido48 VNEMA 34

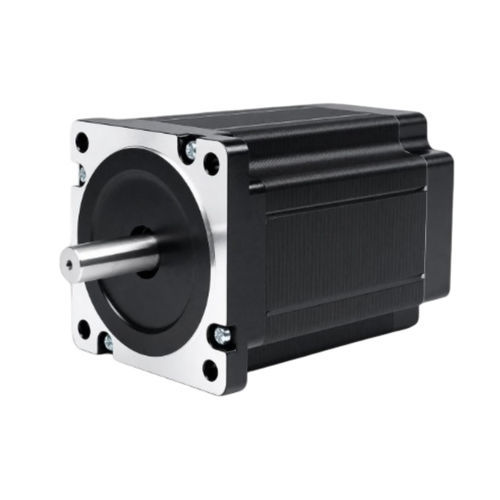

Motor de passo de 2 fases - 86BHH118-400A-32B - NEOTON MOTOR - de passo híbrido / 48 V / NEMA 34
Motor de passo de 2 fases - 86BHH118-400A-32B - NEOTON MOTOR - de passo híbrido / 48 V / NEMA 34
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo híbrido, de passo de 2 fases
Tensão
48 V
Construção
NEMA 34
Aplicações
para serviço pesado
Outras características
de alto torque
Intensidade de corrente

6 A

Torque

8,33 Nm
(6,143893 ft.lb)

Diâmetro

14 mm
(0,55 in)

Descrição

Visão geral do produto
O 86BHH118 é um motor de passo híbrido em armação de 86 mm (NEMA 34) com corpo de 118 mm, fornecendo 8,33 N·m (85 kg·cm) de torque de retenção a 6,0 A/fase. Destina-se a aplicações que exigem alto torque de retenção, como máquinas CNC pesadas, grandes mesas de plasma e pórticos pesados.

Destaques
  • Torque de retenção: 8,33 N·m (85 kg·cm)
  • Armação: 86 mm (NEMA 34); comprimento do corpo: 118 mm
  • Configuração: 2 fases, 4 condutores
  • Diâmetro do eixo: 14 mm
  • Driver recomendado: CWD860H

Especificações elétricas (resumo)
Ângulo por passo: 1,8° ± 5%
Torque de retenção: 8,33 N·m (85 kg·cm)
Corrente nominal: 6,0 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 14 mm
Tamanho da armação: 86 mm (NEMA 34)
Comprimento do corpo: 118 mm
Peso: 4,0 kg
Driver recomendado: CWD860H

Imagens técnicas adicionais
O desenho mecânico e a curva torque-velocidade estão disponíveis nos recursos do produto na página para referência.

Especificações técnicas
  • Modelo: 86BHH118
  • Tamanho da armação: 86 mm (NEMA 34)
  • Comprimento do corpo: 118 mm
  • Ângulo por passo: 1,8° ± 5%
  • Torque de retenção: 8,33 N·m (85 kg·cm)
  • Corrente nominal: 6,0 A/fase
  • Número de fases: 2
  • Número de condutores: 4
  • Diâmetro do eixo: 14 mm
  • Peso: 4,0 kg
  • Driver recomendado: CWD860H
  • Aplicações típicas: máquinas CNC pesadas, grandes mesas de plasma, pórticos pesados
