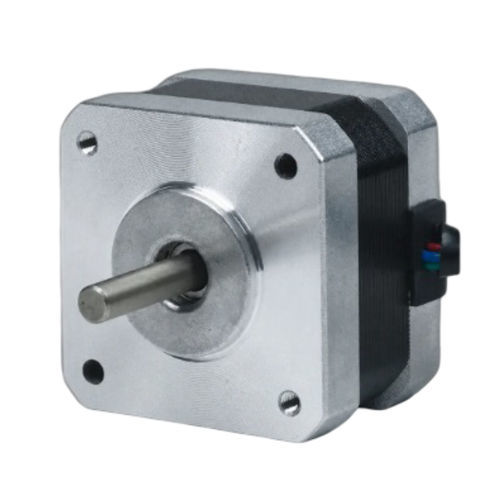

Motor de passo de 2 fases 42BHH29-120A-20

de passo híbridobifásicoNEMA 17

Visão geral do produto
O 42BHH29-120A-20 é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) que fornece 0,206 N·m (2,1 kg·cm) de torque de retenção num corpo compacto de 29 mm. Corrente nominal de 1,2 A/fase, indicado para aplicações de controlo de movimento de precisão que exigem perfil curto. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,206 N·m (2,1 kg·cm)
• Corrente nominal 1,2 A/fase — quadro 42 mm (NEMA 17)
• Comprimento do corpo 29 mm — diâmetro do veio 5 mm

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,206 N·m (2,1 kg·cm)
Corrente nominal: 1,2 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do veio: 5 mm
Tamanho do quadro: 42 mm (NEMA 17)
Comprimento do corpo: 29 mm
Peso: 0,24 kg
Driver recomendado: CW215

Desenho mecânico
Desenho mecânico disponível para a série 42BH (42 mm / NEMA 17) mostrando dimensões de montagem e detalhes do veio.

Curva torque-velocidade
Curva torque-velocidade disponível para a série 42BH que ilustra as características de torque em função da velocidade para seleção e dimensionamento.

Especificações técnicas

• Modelo: 42BHH29-120A-20
• Marca: NEOTON MOTOR
• Tamanho do quadro: 42 mm (NEMA 17)
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,206 N·m (2,1 kg·cm)
• Corrente nominal: 1,2 A/fase
• Número de condutores: 4
• Diâmetro do veio: 5 mm
• Comprimento do corpo: 29 mm
• Peso: 0,24 kg
• Driver recomendado: CW215
