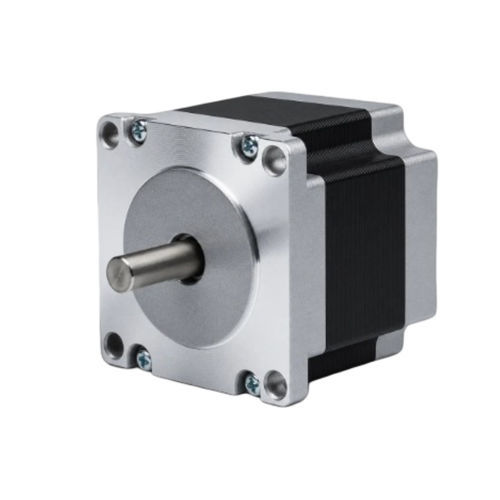

Motor de passo híbrido 57BHP56-350A-21A

trifásicoNEMA 23

Visão geral do produto
O 57BHP56-350A-21A é um motor de passo híbrido trifásico de 57 mm (NEMA 23) que fornece 0,883 N·m (9 kg·cm) de torque de retenção em um corpo de 56 mm. Corrente nominal 3,5 A/fase, eixo Ø 6,35 mm. Driver recomendado: CW542.

Destaques

• 3 fases, ângulo de passo 1,2° — torque de retenção 0,883 N·m (9 kg·cm)
• Corrente nominal 3,5 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 56 mm — diâmetro do eixo 6,35 mm

Especificações elétricas
Ângulo de passo : 1,2° ± 5%
Torque de retenção : 0,883 N·m (9 kg·cm)
Corrente nominal : 3,5 A/Fase
Número de fases : 3
Número de condutores : 6
Diâmetro do eixo : 6,35 mm
Tamanho da estrutura : 57 mm (NEMA 23)
Comprimento do corpo : 56 mm
Peso : 0,65 kg
Driver recomendado : CW542

Ilustrações mecânicas e de desempenho
Desenho mecânico e curva torque‑velocidade da série 57BH são fornecidos para auxiliar na integração mecânica e na avaliação de desempenho.

Especificações técnicas

• Designação do modelo (variante): 57BHP56-350A-21A
• Série: 57BH / 57BHP
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 56 mm
• Número de fases: 3
• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 0,883 N·m (9 kg·cm)
• Corrente nominal: 3,5 A/Fase
• Número de condutores: 6
• Diâmetro do eixo: 6,35 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
