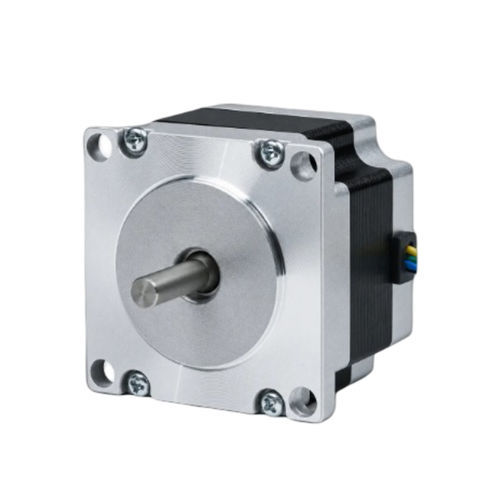

Motor de passo híbrido 57BHM41-030A-27G

de passo de 4 fasesNEMA 23industrial

Visão geral do produto
O 57BHM41-030A-27G é um motor de passo híbrido de 4 fases de 57 mm (NEMA 23) com corpo de 41 mm. Fornece torque de retenção de 0,373 N·m (3,8 kg·cm) e corrente nominal de 0,3 A por fase. Projetado para controlo de movimento de precisão em aplicações industriais. Driver recomendado: CW215.

Destaques

• 4 fases, ângulo de passo 0,9° — torque de retenção 3,8 kg·cm (0,373 N·m)
• Corrente nominal 0,3 A/fase — estrutura 57 mm (NEMA 23)
• Corpo compacto 41 mm — eixo Ø 6,36 mm

Cartões resumo

• Fases: 4
• Ângulo de passo: 0,9°
• Torque de retenção: 0,373 N.m
• Corrente/Fase: 0,3 A
• Diâmetro do eixo: 6,36 mm
• N.º de condutores: 6

Especificações elétricas
Ângulo de passo: 0,9° ± 5%
Torque de retenção: 0,373 N·m (3,8 kg·cm)
Corrente nominal: 0,3 A/Fase
N.º de fases: 4
N.º de condutores: 6
Diâmetro do eixo: 6,36 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 41 mm
Peso: 0,42 kg
Driver recomendado: CW215

Mecânica e desempenho
Inclui desenho mecânico e curva de torque‑velocidade da série 57BH. Comprimento do corpo 41 mm com eixo Ø 6,36 mm; peso aprox. 0,42 kg. Adequado para montagens compactas que exigem posicionamento preciso.

Especificações técnicas

• Modelo: 57BHM41
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 41 mm
• Número de fases: 4
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 0,373 N·m (3,8 kg·cm)
• Corrente nominal: 0,3 A/Fase
• Diâmetro do eixo: 6,36 mm
• N.º de condutores: 6
• Peso: 0,42 kg
• Driver recomendado: CW215
